HJ-WS型SF6氣體微水在線監測系統 |
| |
一、產品描述
HJ-WS型SF6氣體微水在線監測系統是張家港海江科技有限公司開發的數字式高精度SF6氣體綜合監測系統， 它填補了國內空白。該系列設備集最新遙測遙感和計算機技術于一體，測量精度高，外觀小巧，可用于高頻電場和室外環境，長期存儲和現場顯示監測數據，并通過RS-485通訊接口將信息接入變電站綜合自動化系統。HJ-WS型機采用2.8英寸彩色液晶屏顯示。
二、用途
本系列產品主要用于各種電壓等級的SF6斷路器的氣體狀態監測，以滿足電力配網自動化和設備狀態檢修的需要。
HJ-WS型SF6氣體微水在線監測器主要監測：SF6氣體實時濕度、實時壓力、相對濕度、密度和溫度。
三、特點
上述監測器集最新遙測遙感和計算機技術于一體，測量精度高，外觀小巧，可用于高頻電場和室外環境，長期存儲和現場顯示監測數據，并通過RS-485通訊接口將信息接入變電站綜合自動化系統。內置的二組輸出轉換接點可按預設門限上傳報警、閉鎖信號，或直接啟動報警、閉鎖裝置。通過485總線上傳，在上位機軟件上SF6氣體微水在線監測器顯示實時密度、實時壓力、相對濕度、密度、溫度。
四、主要技術指標
HJ-WS型SF6氣體微水在線監測器：
（一）、濕度指標
測量范圍：-80℃～+20℃（μL/L）
工作壓力：0 ～ 1.0 MPa
測量精度：≤±3％（FS）
報警門限：0～999ppm或者-80℃～+20℃自定
(二)、密度指標
測量范圍：0 ～ 1.00 MPa,
測量精度：±1％（FS）
報警門限：0～1MPa自定
閉鎖門限：0～1MPa自定
(三)、其它指標、功能
·測量溫度范圍:-40～+120℃
·測量精度: ±0.5℃
·顯示方式：2.8英寸彩色液晶屏
·具有氣體泄漏報警操作與提示功能
·具有開關本體內SF6氣體微水含量在線檢測與顯示功能
·具有微水超標的報警操作與提示功能
·具有監測單元通信狀況自診斷
·具有開關本體內SF6氣體密度在線檢測與顯示功能
·測量數據穩定可靠
·安裝簡便、結構清晰、穩定可靠
·屏幕自動保護功能
·通訊接口：RS-485
·通訊速率：9600 bps
·電源電壓：AC 220V ±10%
·工作環境：溫度：－25 ℃～＋55 ℃；相對濕度：≤95％、
五、接口與尺寸
設備接口：定制
氣體接口：根據斷路器接口結構要求，另配接口件
通訊接口： 6芯航空頭
六、結構說明

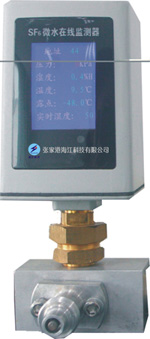

監測主機為一體化結構（詳見下圖）。各主機下部為螺紋接口，通過專用三通與監測氣室相連。主機下部有兩個航空頭接口，其中兩芯航空頭為220V交流電源接口，六芯航空頭為通訊及繼電器接口。主機可360°旋轉，用于調整視角。
七、安裝規程
1、三通選用
上述監測器一般安裝在斷路器氣體監測口或補氣口上。為了在安裝本監測器后，仍然留有補氣口，本公司開發了系列專用三通。陰頭三通的兩端均為相同的陰頭（均有內置逆止閥）。任選一頭作為進氣口，與斷路器氣體監測口連接，測氣口用于安裝監測器，剩余一頭留作補氣口，補氣口配有堵頭。如希望微水監測器與原密度繼電器并聯運行，應選用陽頭三通。陽頭（進氣口）與原密度繼電器的補氣口連接，陰頭（補氣口）用于補氣。
2、監測器安裝
監測器通過三通安裝于斷路器氣體監測口或原密度繼電器補氣口。安裝時，監測器首先應安裝在三通上。安裝方法如下：
�。�1）檢查主機接口、三通測氣口和擬使用的密封圈是否潔凈無損；
�。�2）將密封圈安放在三通測氣口的密封圈槽內。密封圈在安放前須涂抹適量的白脂或凡士林；
�。�3）將監測器主機旋入三通測氣口。
3、三通安裝
�。�1）檢查斷路器氣體監測口或原密度繼電器補氣口是否潔凈無損。發現有缺損時，必須更換；
�。�2）檢查三通陽頭或陰頭（替換原密度繼電器時用陰頭三通）金屬表面是否潔凈無損。發現有缺損時，必須處理或更換；
（3）取新的橡膠密封圈，檢查其是否完好無損。有缺陷者必須更換。在密封圈上涂抹適量的白脂或凡士林。將密封圈置于三通密封圈槽內；
�。�4）將法蘭陰陽接口平行對接。用三只螺栓分別插入螺孔，加彈墊、螺帽，緊固。三只螺栓須均衡受力。
4、檢漏
三通與斷路器氣體監測口、三通與傳感器連接處應嚴格檢漏，發現有漏氣時應拆下，檢查原因，在排除問題后重新安裝，并再次檢漏，確保無誤。
氣口表面光潔度、清潔度以及密封圈是否完好無損，并嚴格按照安裝工藝要求進行操作，決定著上述安裝的成敗。

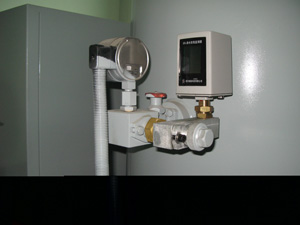

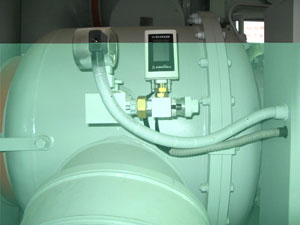

圖例為安裝現場照片。
5、接線方式選擇
（1）僅用于監視斷路器SF6氣體實時密度、實時壓力、相對濕度、密度、溫度時，只需接通電源，監測器就能正常顯示實測數值；
�。�2）與原密度繼電器并聯工作時，將監測器的報警信號電纜與原繼電器的報警信號電纜并聯。將閉鎖信號電纜與原繼電器的閉鎖信號電纜并聯；
�。�3）完全取代原密度繼電器時，拆除原密度繼電器的報警和閉鎖接線，將監測器的報警信號電纜接到原報警回路上，把閉鎖信號電纜接到原閉鎖回路上。
6、電纜連接
（1）電源電纜
1）電源電纜就近接入電源箱，最好單獨安裝一個5-10A的空氣開關。電纜按常規接妥，檢查有無短路；
2）為了提高監測器的抗干擾能力，電纜外應套裝金屬屏蔽軟管。金屬軟管兩端加接專用接頭。
（2）報警、閉鎖電纜聯接
1）報警閉鎖信號電纜為六芯雙屏蔽電纜，線色分別為紅、白、黃、綠、藍、灰；
2）紅、白二芯接壓力"閉鎖"端子；黃、綠二芯接濕度"閉鎖"端子；藍、灰二芯接通訊；
3）剪除電纜屏蔽層，端頭用絕緣布包妥；
4）報警信號電纜接至報警繼電器；閉鎖信號電纜接至閉鎖繼電器；
5）為了提高監測器的抗干擾能力，電纜外層金屬屏蔽軟管應良好接地。
（3）通訊電纜接入
如需接入RS-485通訊電纜，詳見下述第九條"通訊接入"。
7、開機與顯示
（1）開機
三通與斷路器氣室、傳感器與三通，以及上述電纜接線完成后，接通220VAC電源即已開機。
（2）操作
HJ-WS型SF6氣體微水在線監測器開機后，依次顯示SF6開關的實時壓力、實時濕度、溫度、露點。如出現報警，后臺監測主機發出報警提示。
八、通訊接入
監測器配有RS-485通訊接口，可將現場監測信號遠傳至后臺監控主機進行顯示，局域網內用戶可瀏覽監測數據；也可將現場實時監測數據直接上傳至變電站綜合自動化系統，通訊的接入需上位機生產商配合實施，本公司提供SF6氣體綜合監測器通訊規約。
1、地址碼設置
安裝現場由專業人員對HJ-WS型機的本機地址碼進行設置�？梢愿鶕�(jù)現場的需要靈活變動。地址碼采用十進制碼，安全可靠。
2、RS-485通訊電纜接入
RS-485通訊電纜為雙屏蔽二芯專用電纜。
1）藍色接于機內A接線端子；灰色接于機內B接線端子；
2）屏蔽層接在監測設備金屬外殼上；
3）檢查電纜與端子的連接是否可靠。線頭之間不可短路；
4）通訊電纜以線形連接方式接至RS485HUB或者RS485轉換器。RS485HUB或者RS485轉換器連接至上位機RS232串口。
5）為了提高監測器的抗干擾能力，電纜外應套裝金屬屏蔽軟管。金屬軟管兩端加接專用接頭。
3、通信方式
RS-485,9600bps，半雙工；標準modbus協議；TCP/IP協議。
九、維修及檢測
本監測器在正常使用情況下不需要進行專門的維護。如出現工作不正常，只需斷電后重新開機即可。如設備仍不能正常工作，請及時與本公司聯系。
十、界面示意圖

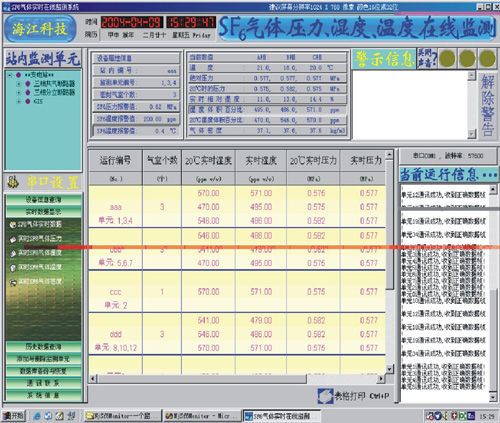

主界面
程序運行的主界面如下:
串口參數修改
要修改串口參數，必須輸入口令�？诹钚�(yàn)通過后，才允許修改串口設置。

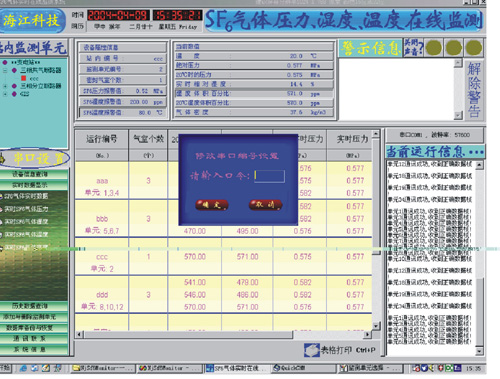

第一步：輸入程序口令

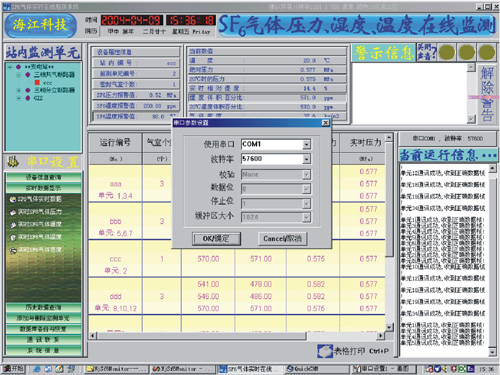

第二步：串口參數修改

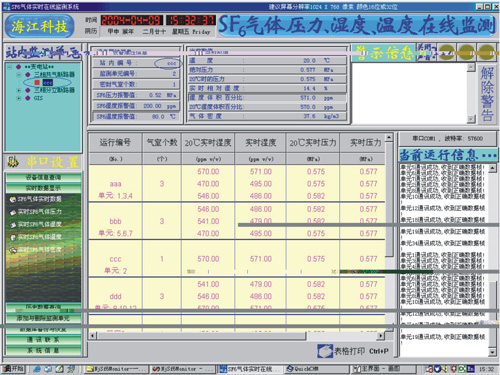

監測單元選擇
監測單元選中后，可顯示其設備屬性和當前數值。

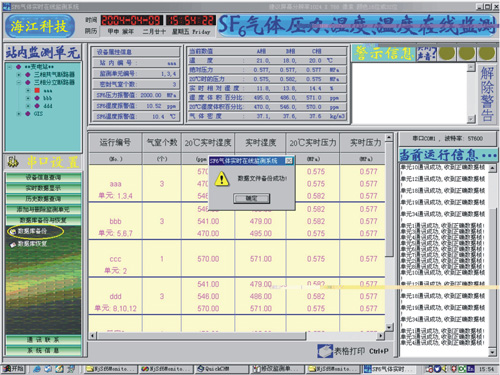

數據庫備份
為了防止數據庫的安全，數據庫備份是十分必要的一個環節。應養成定期數據庫備份的習慣。
|
| |
|
