一、概述
GIS是氣體絕緣開關裝置（Gas Insulated Switchgear）的英文縮寫，為近幾十年發展起來的高、精、尖輸變電設備。它利用SF6氣體良好的絕緣性能，把斷路器、隔離開關、接地開關、PT、CT、避雷器、母線、進出線套管、電纜終端等封閉地組裝在一起。GIS由于其占地面積小，以及高度的可靠性被廣泛應用。但從運行情況看，事故和故障仍然時有發生。故障主要由于加工，裝配，運輸和現場安裝產生的缺陷引起，同時運行中的部件老化和操作位移等也是故障發生的重要因素。
GIS局部放電主要由下列缺陷引發：
● 載流導體表面缺陷
如毛刺，尖角，等引起導體表面電廠強度不均勻，這種缺陷通常在制造或安裝時造成的，在穩定的工頻電壓下不易引起擊穿，但在操作或沖擊電壓下很可能引起擊穿。
● 絕緣子表面缺陷
如制造質量不良，絕緣子有氣泡或裂紋，安裝遺留下的污跡，塵埃等。 GIS筒內在制造和安裝過程中存在的自由導電微粒。
● 導體部分接觸不良
針對上述問題，我公司自主研發了ATJF911GIS局放在線監測系統。該設備基于超聲波和UHF超高頻原理設計，使用超聲波和UHF傳感器。該設備連接超高頻（UHF）傳感器時，頻帶寬度：300MHz-1500MHz。該設備能夠自動識別傳感器類型，在不同類型傳感器間轉換。對于某種缺陷的診斷，如懸浮微粒，超聲波檢測遠遠優于通常的電氣試驗，這種懸浮微粒在新安裝的或大修后的GIS中，可能導致閃烙或擊穿。UHF特高頻法是近年來發展起來的測量技術，它采用測量GIS內絕緣隱患在運行電壓下輻射的電磁波來判斷GIS內部是否發生局部放電，UHF特高頻法的最大優點是可有效地抑制背景噪聲，如電暈等產生的電磁干擾。UHF信號頻率高，具有很強的穿透性，在經過絕緣子時，可以通過絕緣子與金屬法蘭的接縫到達GIS外部，因此可在盆式絕緣子外部測量GIS內部的UHF信號。
二、局放在線監測系統的意義
該產品可滿足對絕緣開關裝置（GIS）內部發生的局部放電現象的監測和診斷。通過附加于GIS外部的外置傳感器或使用已有的內部傳感器來獲取的GIS內部的局放信號，通過對信號的診斷分析來判斷GIS的運行狀況，并對其狀態進行顯示和記錄。對異常狀態做出報警，以便運行人員及時處理，并為設備的故障分析、性能評估、合理使用和安全工作提供信息和準備基礎數據。
三、局部放電監測原理
局部放電發生時，電磁波的信號根據GIS結構反復進行傳播、反射、折射、遲延、衰減等現象，通過盆式絕緣子（絕緣件）放射到外界。

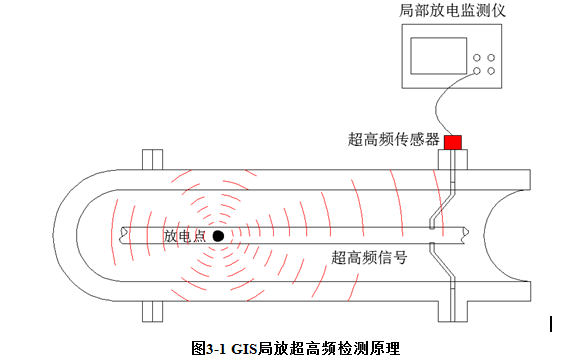

通過GIS絕緣子泄漏的電磁波，通過高靈敏度內置型或外置型傳感器，進行檢測。通過傳感器檢測GIS內部局部放電激發的電磁波信號，檢測到的信號經過濾波、射頻前置放大器和檢波器后，由高速數據采集模塊進行采樣、存儲、數字信號處理與分析，經過現場監測單元處理后的數據通過光纖上傳至主處理器單元；主處理器單元通過在其上運行的故障診斷專家系統根據從現場監測單元送來的的數據，組建故障模式數據庫，對GIS的絕緣狀態進診斷，并以多種方式顯示放電指紋特征數據；在主處理器單元上存儲的局部放電歷史測量數據可供工作人員及遠程管理系統查詢。GIS局放超高頻檢測原理如圖3-1所示。
正常運行時，系統可隨時在線監測、記錄GIS的狀態，并利用診斷系統對設備的運行狀態進行分析判斷。當GIS出現異常時，該系統快速采集、處理故障數據，同時完成在線計算、存儲、統計、報警、分析報表和數據遠傳等功能。
4. 特點
● 同類產品中性價比最好
● 操作簡單方便，具有友好的操作界面
● 可使用外置和內置傳感器來監測GIS內部的局放信號
● 使用噪聲天線可對外部噪音信號進行識別提高了PD信號識別的可靠性
5. 應用功能
5.1 設置功能
● 輸入/輸出/自動同步設置
● 故障閥值設置
● 故障密度設置
● 探測閥值設置
● 顯示閥值設置
● 噪聲通道設置功能
● 相位偏移功能（應用A，B，C相角）
● 顏色設置（最大6線性階段色彩調節）
● 三維圖譜厚度設置
● 實時信號周期顯示（二維/三維圖譜），顯示1/60周期內的數據
● 實時峰值數據顯示，顯示PD數據峰值圖譜
● 實時平均數據顯示，顯示PD數據的平均值圖譜
● 實時PRPD（峰值－分解－相位顯示），顯示PD數據的峰值－分解－相位圖譜
5.3 存儲功能
● 歷史數據管理（歷史紀錄）：每15分鐘對歷史數據進行記錄一次（900秒）。
● 故障管理（故障記錄）：當發生故障是便對數據進行記錄，或以事件閥值事件密度的形式記錄。
● 歷史數據檔案查找
● 故障檔案查找
● 二維/三維圖譜查找
● 三維順時針旋轉功能
● 三維逆時針旋轉功能
● 三維頂/底方向旋轉功能
● 二維/三維轉換功能
● 每個通道恢復/暫停功能。
6. 局放在線監測系統方案
局放在線監測系統由現場傳感器、服務器和遠方信息中心三大部分組成。傳感器完成對監測設備的測量，將信息量送到服務器進行集中分析、顯示以及告警，并將數據上傳到遠方信息中心進行全面的監視和分析。這種結構不僅使整套系統的結構非常清晰和簡潔，也使得各子系統功能完整獨立，任何一個監測單元異常不會影響其它設備正常工作。采用統一的RS-485數據接口規范，大大提高了系統的兼容性和可擴展性。
局放在線監測系統有兩種方案，一種是智能型局放在線監測系統，另一種是非智能型局放在線監測系統。
6.1 智能型局放在線監測系統
智能型局放在線監測系統方案圖如圖6-1所示。

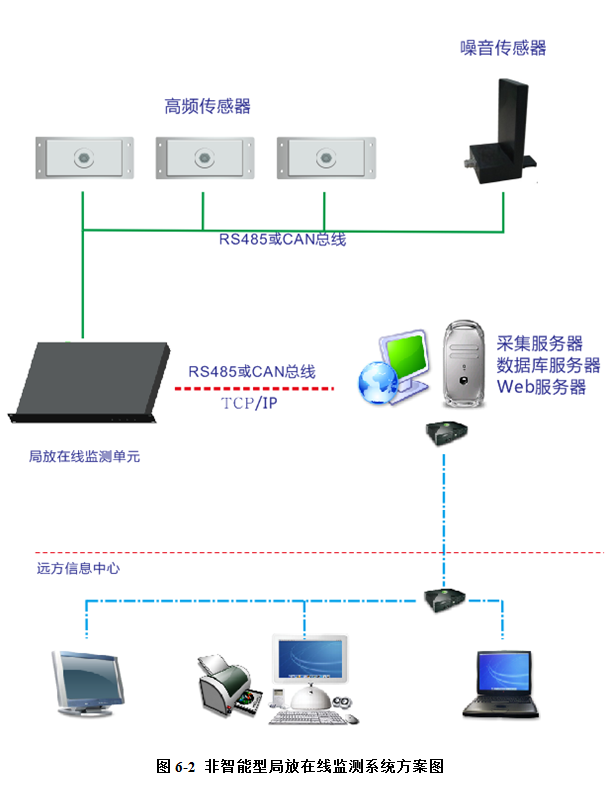

6.2 非智能型局放在線監測系統
智能型局放在線監測系統方案圖如圖6-2所示。
7、系統框圖

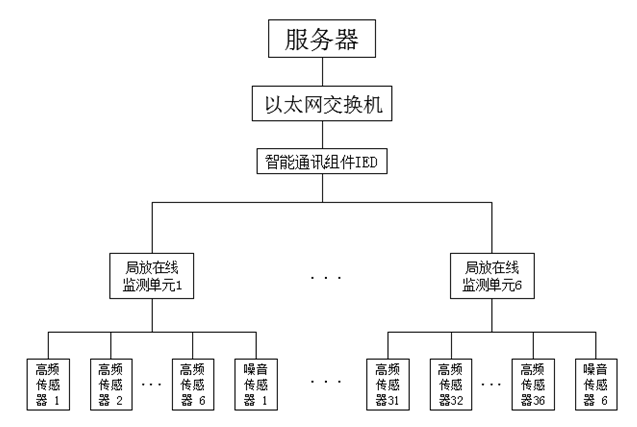

該項目的系統框圖如圖7-1所示。
8、技術指標

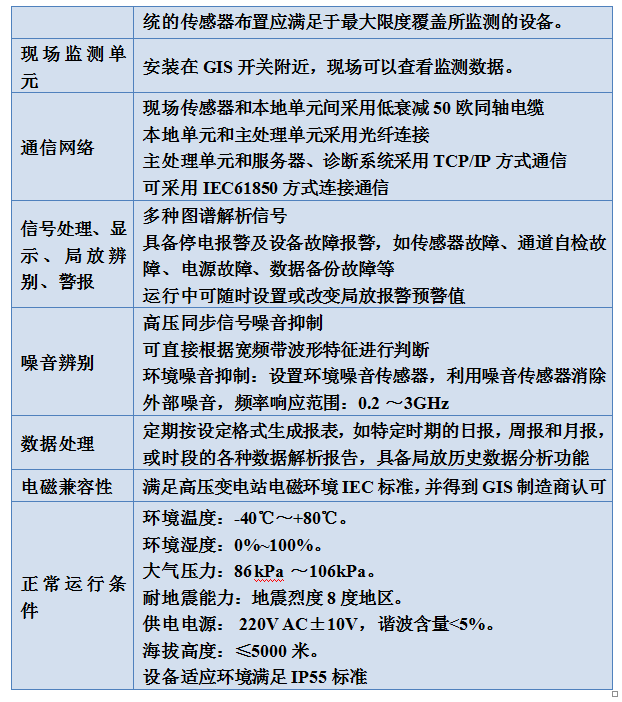

局放在線監測系統技術指標及參數如表8-1所示。

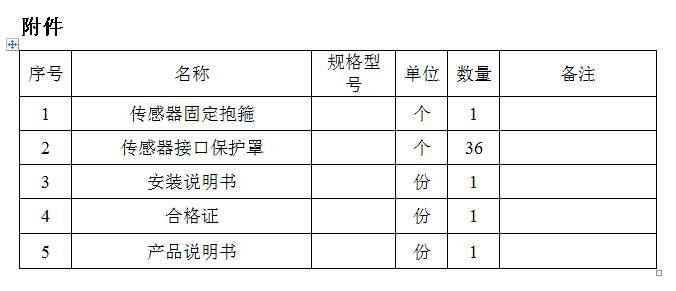

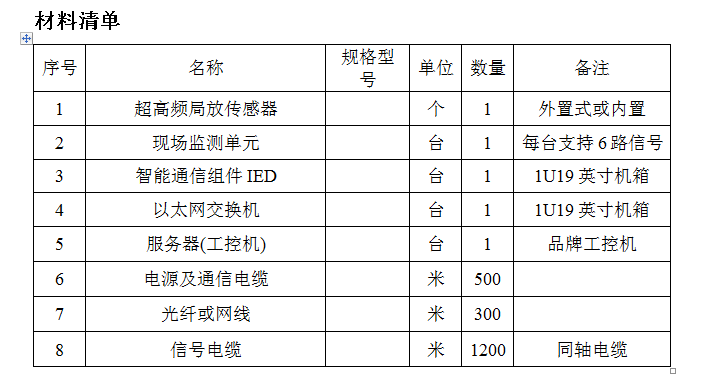

9、配置清單
|
